Комплект учебно-лабораторного оборудования "Гидравлика систем водоснабжения ЖКХ"

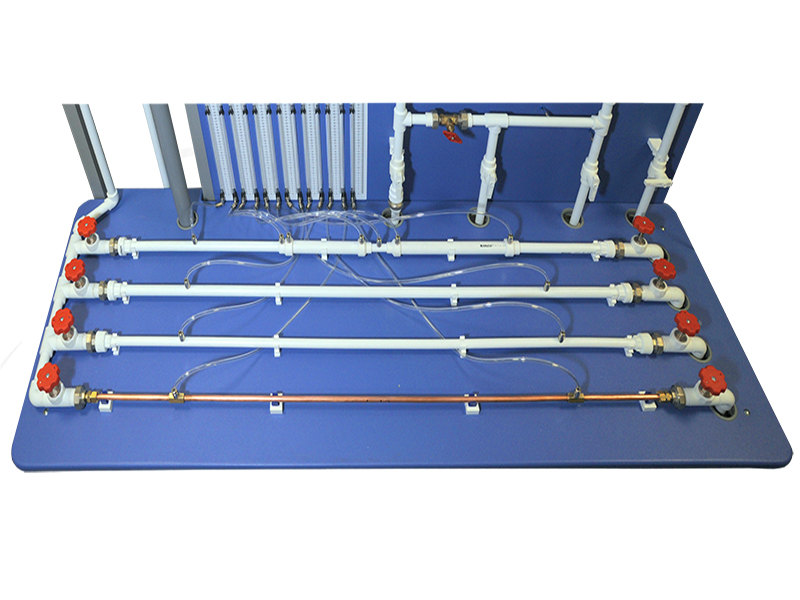

Гидравлика водоснабжения ЖКХ на подвижной металлической раме: бак под столешницей, насос, влагостойкая столешница с трубопроводами, кранами и вентилями, пьезометрические трубки на вертикальной панели. Смотрят сопротивление опытных линий, мерной диафрагмы, клиновой задвижки, z-образного вентиля, тройника, отвода; снимают характеристику центробежного насоса. Давление — по точкам, расход — расходомером и объёмным способом, плюс скорости. Группа 2-3 обучающихся. Не насосная ИТП и не трасса двора.

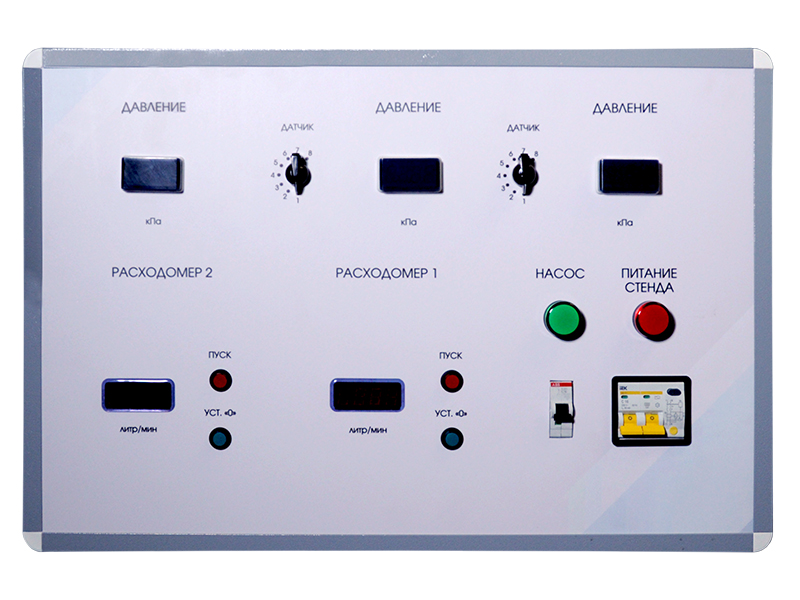

Состав: универсальная опорная рама; столешница; гидравлический, напорный и измерительный баки; трубопроводный модуль (медь Ду15,20, ППР Дн20); блок диафрагмы; клиновая задвижка; z-образный вентиль; шаровые краны режимов; датчики давления; счётчик-расходомер; панель пьезометров; питающий насос. Сетевой кабель, вывеска, паспорт, руководство, методичка. В исходнике как доп. позиция фигурирует обучающая система ПО LMS Zarnitza — не путать с базовой поставкой стенда.

Семь работ: трубы разных типов и диаметров при равных расходах; местные сопротивления тройника, отвода, диафрагмы, задвижки, вентиля; напорная характеристика насоса.

Характеристики

Комплектация

1. Лабораторный стенд «Гидравлика систем водоснабжения ЖКХ»
2. Сетевой кабель питания
3. Вывеска с названием стенда
4. Паспорт изделия
5. Руководство по эксплуатации
6. Методические рекомендации

Вопросы по применению

Воду куда сливать?

Контур с баками на раме. Канализацию корпуса эта установка не заменяет; слив и заполнение — по руководству.

LMS Zarnitza обязательна?

В исходнике она как дополнительная позиция. Базовая строка — сам стенд. Не писать ПО как будто оно всегда в ящике.

Ду15,20 как писать в ТЗ?

Маркировка модуля «медь Ду15,20, ППР Дн20». В спецификации оставляем как в исходнике, не переводим «на глаз».

Пьезометры — учебный съём потерь, не манометры теплоузла. Z-образный вентиль и клиновая задвижка исследуемые, не запорная арматура склада. Закупщик не подменяет карточку лотком гидравлики или комплексом механики гидросистем: там другие объекты. Преподаватель не пускает группу больше, чем 2-3, «потому что воды много».

С чем смотреть

слесарь-сантехник

• Типы труб
• Канализация умного дома
• Механика гидравлических систем

Закупщик колледжа или учебного центра сверяет артикул и состав с этой карточкой, не с соседней линейки. Количество и адрес поставки указывают в договоре. Готовим УПД и паспорт изделия. Преподаватель ведёт занятие по инструкции к этой модели. Похожие позиции ниже — чтобы не смешать строку спецификации.
